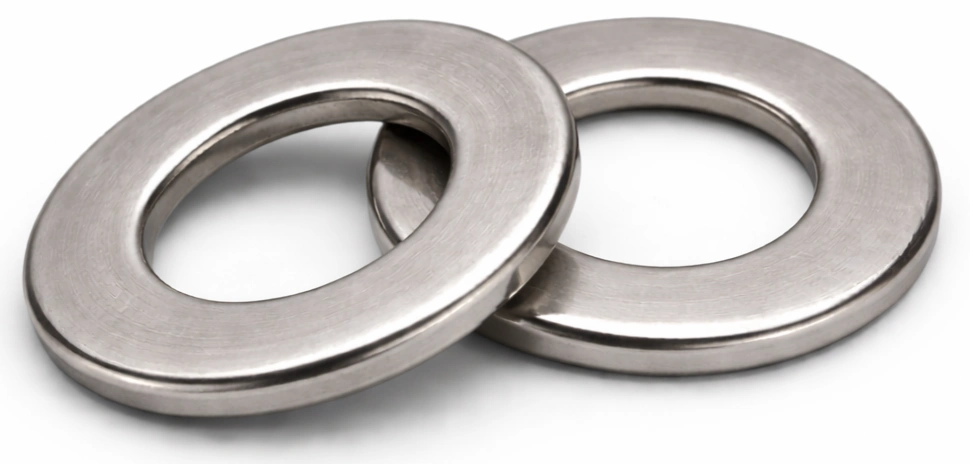

As Arruelas de Inox ou anilhas, são discos finos com um furo, geralmente no meio. Elas são utilizadas normalmente para suportar a carga de um parafuso. Outras utilizações são como espaçadores, mola (arruelas onduladas), almofada de desgaste, e dispositivo de bloqueio (i.e. arruelas de pressão: utilizadas para que evitem que a porca escape do parafuso com a trepidação).
Fale conosco| BITOLA | INTERNO mm | EXTERNO mm | ESPESSURA mm | |||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | MIN | MAX | |
| M3 | 3.20 | 3.38 | 6.64 | 7.00 | 0.45 | 0.55 |
| M4 | 4.30 | 4.48 | 8.64 | 9.00 | 0.70 | 0.90 |
| M5 | 5.30 | 5.48 | 9.64 | 10.00 | 0.90 | 1.10 |
| M6 | 6.40 | 6.62 | 11.57 | 12.00 | 1.40 | 1.75 |
| M7 | 7.40 | 7.60 | 13.57 | 14.00 | 1.40 | 1.75 |
| M8 | 8.40 | 8.62 | 15.57 | 16.00 | 1.40 | 1.75 |
| M10 | 10.50 | 10.77 | 19.48 | 20.00 | 1.80 | 2.20 |
| M12 | 13.00 | 13.27 | 23.48 | 24.00 | 2.30 | 2.70 |
| M14 | 15.00 | 15.27 | 27.48 | 28.00 | 2.30 | 2.70 |
| M16 | 17.00 | 17.27 | 29.48 | 30.00 | 2.70 | 3.20 |
| M18 | 19.00 | 19.33 | 33.38 | 34.00 | 2.70 | 3.20 |
| M20 | 21.00 | 21.33 | 36.38 | 37.00 | 2.70 | 3.20 |
| M22 | 23.00 | 23.33 | 38.38 | 39.00 | 2.70 | 3.20 |
| M24 | 25.00 | 25.33 | 43.38 | 44.00 | 3.70 | 4.20 |
| M26 | 27.00 | 27.30 | 49.47 | 50.00 | 3.70 | 4.30 |
| M27 | 28.00 | 28.30 | 49.47 | 50.00 | 3.70 | 4.30 |
| M30 | 31.00 | 31.39 | 55.47 | 56.00 | 3.70 | 4.30 |
| M33 | 34.00 | 34.62 | 59.47 | 60.00 | 4.00 | 4.50 |
| BITOLA | INTERNO mm | EXTERNO mm | ESPESSURA mm | |||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | MIN | MAX | |
| M3 | 3.20 | 3.38 | 8.64 | 9.00 | 0.70 | 1.10 |
| M4 | 4.30 | 4.48 | 11.57 | 12.00 | 0.90 | 1.10 |
| M5 | 5.30 | 5.48 | 14.57 | 15.00 | 1.13 | 1.33 |
| M6 | 6.40 | 6.62 | 17.57 | 18.00 | 1.40 | 1.75 |
| M8 | 8.40 | 8.62 | 23.48 | 24.00 | 1.80 | 2.20 |
| M10 | 10.50 | 10.60 | 29.48 | 30.00 | 2.30 | 2.70 |
| M12 | 13.00 | 13.27 | 36.38 | 37.00 | 2.70 | 3.20 |
| M14 | 15.00 | 15.27 | 43.38 | 44.00 | 2.70 | 3.20 |
| M16 | 17.00 | 17.27 | 49.38 | 50.00 | 2.70 | 3.20 |
| M20 | - | 22.00 | - | 60.00 | 4.00 | - |
| M24 | - | 26.00 | - | 72.00 | 4.00 | - |
| BITOLA | INTERNO mm | EXTERNO mm | ESPESSURA mm | |||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | MIN | MAX | |
| M3 | 3.20 | 3.38 | 5.70 | 6.00 | 0.45 | 0.55 |
| M4 | 4.30 | 4.48 | 7.64 | 8.00 | 0.45 | 0.55 |
| M5 | 5.30 | 5.48 | 8.64 | 9.00 | 0.90 | 1.10 |
| M6 | 6.40 | 6.62 | 10.57 | 11.00 | 1.40 | 1.75 |
| M8 | 8.40 | 8.62 | 14.57 | 15.00 | 1.40 | 1.75 |
| M10 | 10.50 | 10.77 | 17.57 | 18.00 | 1.40 | 1.75 |
| M12 | 13.00 | 13.27 | 19.48 | 20.00 | 1.80 | 2.20 |
| M14 | 15.00 | 15.27 | 23.48 | 24.00 | 2.30 | 2.70 |
| M16 | 17.00 | 17.27 | 27.48 | 27.50 | 2.30 | 2.70 |
| M18 | 19.00 | 19.33 | 29.48 | 30.00 | 2.70 | 3.20 |
| M20 | 21.00 | 21.33 | 33.38 | 34.00 | 2.70 | 3.20 |
| BITOLA | INTERNO mm | EXTERNO mm | ESPESSURA mm |
|---|---|---|---|
| 3/16" | 5.50 | 28.00 | 1.60 |
| 1/4" | 7.30 | 32.00 | 2.00 |
| 5/16" | 8.70 | 35.00 | 2.00 |
| 3/8" | 10.50 | 38.00 | 2.00 |
| 1/2" | 13.00 | 44.30 | 3.00 |
| 5/8" | 17.00 | 50.00 | 3.00 |
| 3/4" | 21.00 | 60.00 | 4.00 |
| BITOLA | INTERNO mm | EXTERNO mm | ESPESSURA mm | |||
|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | MIN | MAX | |
| 1/8" | 3.20 | 3.38 | 8.64 | 9.00 | 0.70 | 1.10 |
| 5/32" | 4.30 | 4.48 | 9.64 | 10.00 | 0.70 | 1.10 |
| 5/32" | 4.30 | 4.48 | 10.57 | 11.00 | 0.70 | 0.90 |
| N°10 | 5.43 | 5.76 | 12.57 | 13.08 | 0.90 | 1.10 |
| 3/16" | 5.03 | 5.36 | 14.15 | 14.65 | 0.90 | 1.10 |
| 1/4" | 7.01 | 7.52 | 15.75 | 16.26 | 0.90 | 1.10 |
| 1/4" | 7.01 | 7.52 | 15.75 | 16.26 | 1.13 | 1.33 |
| N°12 | 6.22 | 6.73 | 14.15 | 14.65 | 1.40 | 1.75 |
| 5/16" | 8.61 | 9.12 | 17.30 | 17.86 | 1.13 | 1.33 |
| 5/16" | 8.61 | 9.12 | 17.30 | 17.86 | 1.40 | 1.75 |
| 3/8" | 10.19 | 10.70 | 20.45 | 21.00 | 1.13 | 1.33 |
| 3/8" | 10.19 | 10.70 | 20.45 | 21.00 | 1.40 | 1.75 |
| 7/16" | 11.79 | 12.30 | 23.24 | 23.80 | 1.80 | 2.20 |
| 1/2" | 13.36 | 13.87 | 26.80 | 27.74 | 1.80 | 2.20 |
| 9/16" | 14.96 | 15.47 | 29.18 | 30.12 | 1.80 | 2.20 |
| 5/8" | 16.48 | 17.42 | 33.15 | 34.09 | 1.80 | 2.20 |
| 3/4" | 20.45 | 21.39 | 37.13 | 38.07 | 2.70 | 3.20 |
| 7/8" | 23.65 | 24.59 | 44.27 | 45.21 | 2.70 | 3.20 |
| 1" | 26.80 | 27.74 | 50.62 | 51.56 | 2.70 | 3.20 |
| 1.1/8" | 31.57 | 32.51 | 56.97 | 57.91 | 4.00 | 4.00 |
| 1.1/4" | 34.75 | 35.69 | 63.32 | 64.26 | 3.45 | 4.30 |
| 1.1/2" | 41.10 | 42.04 | 76.02 | 76.96 | 4.00 | 4.00 |
Favor confirmar todas as medidas antes do fechamento de pedidos, a fim de evitar divergências causadas por possíveis erros de digitação ou ajustes nas dimensões.
Arruelas fabricadas em inox 304 e 316. Para outras ligas, consultar via orçamento.
Arruela de Inox precisam ser usadas com Parafusos de alta qualidade necessitam de arruelas temperadas para evitar a perda da pré-carga após a aplicação do torque. As gaxetas de borracha ou fibra que são utilizadas em torneiras para bloquear o fluxo (evitar vazamento) de água são algumas vezes coloquialmente referidas como arruelas; elas podem ser similares, contudo, arruelas e gaxetas são feitas de maneira diferente, e projetadas para funções diferentes.
Arruelas também são importantes pare evitar a corrosão galvânica, particularmente isolando parafusos de aço de superfícies de alumínio. Afixadora
Arruelas planas de borracha, espaçadores de borracha e guarnições de borracha são ótimos componentes para usar quando você precisa criar uma vedação segura e à prova de umidade que também seja flexível e duradoura. Como as arruelas planas de borracha, os espaçadores e os ilhós podem ser usados para criar uma vedação segura em tantas aplicações, certificamo-nos de fabricá-los em grandes quantidades e em todos os tipos de tamanhos e espessuras. Você pode ver a grande variedade de tamanhos de anilhas de borracha que oferecemos aqui no nosso catálogo, mas se você não vir o que precisa aqui, basta nos enviar suas especificações e nós cuidaremos das suas necessidades. Também podemos atender às suas necessidades com facilidade quando você precisar de outras arruelas não metálicas, incluindo grandes arruelas de náilon e arruelas plásticas pretas , ou arruelas metálicas, resistentes à umidade, como arruelas de vedação de cobre..
Existem vários tipos e tamanhos de arruelas de pressão, tais como arruelas de aba larga, arruelas de fechamento da estrela, arruelas de vedação, arruelas de mola prato e arruelas de guia. Estas últimas são usadas extensivamente na fabricação de aviões e em numerosas aplicações estruturais onde o afrouxamento de conexões podem ter implicações de segurança significativas.
Ligações rosqueadas entre dois ou mais objetos envolvem tipicamente a utilização de um parafuso ou parafuso e uma porca. Arruelas de pressão são usadas para conexões roscadas com uma combinação de parafuso e porca. O parafuso tem uma grande cabeça em uma extremidade e um eixo com uma rosca externa, que é uma estrutura helicoidal que permite que o parafuso avance quando rodado. A porca, que é geralmente em formato hexagonal, tem um furo com uma rosca interna que coincide com a rosca do parafuso.
As Arruelas de Inox têm um design especial que tenta ajudar a evitar que a porca e / ou o parafuso se soltem. Conhecidas como arruelas de bloqueio, podem ser um tipo de anel dividido, tipo de estrela, ou qualquer um de vários outros projetos. Arruelas de bloqueio serão usadas com a parte da montagem que provavelmente pode girar como a porca. Podem ser usadas sob a cabeça do parafuso nos casos em que os parafusos se tornem roscados em uma parte da montagem.
Uma arruela às vezes é usada para proteger a superfície das peças montadas. Uma cabeça de porca ou parafuso girada durante o processo de aperto pode afundar a superfície da peça ao redor do orifício e uma lavadora pode ser utilizada para tomar o abuso em oposição à parte. Isso pode ser particularmente aplicável quando as peças são um material mais suave, como plástico, latão ou alumínio, e uma lavadora feita de um material mais difícil é usada.
Às vezes, um material fino faz parte da montagem e uma arruela de diâmetro maior é usada para ajudar a distribuir a pressão do parafuso apertado em uma parte maior do material fino. Nesses casos, a máquina de lavar seria usada contra o material fino. Pode ajudar a manter o material mais liso ou a evitar a retirada do fixador.
As montagens muitas vezes têm um furo ranhurado ou superdimensionado de um lado. Isto é projetado para permitir a tolerância no tamanho e localização do orifício nas peças que estão sendo montadas. Outra variação disso seria um furo longo ranhurado que permite o ajuste de uma peça em relação à outra antes que o parafuso e a porca estejam completamente apertados. Uma máquina de lavar seria usada no orifício ranhurado para permitir que a pressão do parafuso apertado se espalhasse pela ranhura e sobre a própria peça. Em alguns casos, a lavadora também ajudará a impedir que a cabeça ou a porca do parafuso giratório deforme a parte ranhurada durante o processo de aperto.
Algumas montagens são projetadas para que as peças se movam com respeito um ao outro quando o parafuso é realmente apertado. A viagem da porca pode ser restringida por um desenho com ombro do parafuso ou uma manga pode ser instalada em torno do parafuso no furo. Nestes casos, uma lavadora é frequentemente utilizada para permitir que a parte móvel use a cabeça ou a porca do parafuso. A lavadora pode ser feita de um material concebido para reduzir o atrito entre si e a parte móvel. Isso também pode ajudar a evitar que uma peça giratória tente afrouxar a porca através do atrito. Veja mais
Muitas vezes, as lavadoras desempenham um papel que é uma combinação dos usos acima. Um exemplo comum é ver uma arruela de trava usada junto com uma arruela plana de maior diâmetro.
